बांधकाम अभियांत्रिकीच्या क्षेत्रात,स्टील स्ट्रक्चर्स, त्यांच्या कार्यक्षम यांत्रिक गुणधर्म आणि लवचिक डिझाइन क्षमतांसह, आधुनिक आर्किटेक्चरसाठी एक महत्त्वाची निवड बनली आहे. नवशिक्यांसाठी, स्टील स्ट्रक्चर्सचे मूलभूत स्ट्रक्चरल फॉर्म आणि निवड लॉजिकमध्ये प्रभुत्व मिळविणे ही व्यावसायिक संधी अनलॉक करण्याची गुरुकिल्ली आहे. खाली,सिंहपाच विशिष्ट संरचना पद्धतशीरपणे समजावून सांगतील: लाइट स्टील पोर्टल फ्रेम, स्टील फ्रेम, स्टील ग्रिड फ्रेम, केबल-स्मारक रचना आणि ट्यूब ट्रस्स.
कोर स्ट्रक्चर आणि लोड-बेअरिंग वैशिष्ट्ये

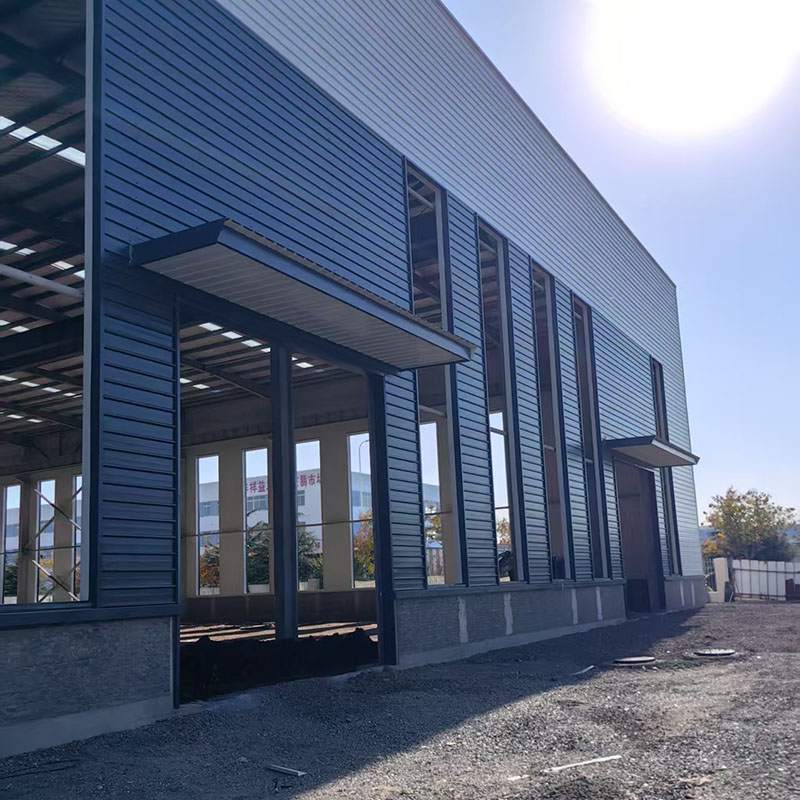

लाइट स्टील पोर्टलस्टीलची रचनापोर्टल फ्रेम, एक पर्लिन सिस्टम (सी/झेड स्टील) आणि एक समर्थन प्रणाली असते, ज्यामुळे प्लानर लोड-बेअरिंग सिस्टम तयार होते. त्याचा मूळ फायदा त्याच्या व्हेरिएबल क्रॉस-सेक्शन डिझाइनमध्ये आहे, जेथे बीम आणि स्तंभ क्रॉस-सेक्शन अंतर्गत शक्तींनुसार अनुकूलित केले जातात, कार्यक्षम सामग्रीचा उपयोग साध्य करतात. छप्पर आणि भिंतींसाठी हलके नालीदार स्टील शीट्सचा वापर काँक्रीटच्या संरचनेच्या तुलनेत फाउंडेशनचे भार 40% -60% कमी करते.
ठराविक अनुप्रयोग परिस्थिती
हे औद्योगिक इमारती (हलके फॅक्टरी, गोदामे आणि लॉजिस्टिक्स) आणि व्यावसायिक सुविधा (प्रदर्शन हॉल आणि गॅरेज) साठी 20-30 मीटर आणि 10 मीटर पर्यंतच्या इव्हर्स उंचीसाठी योग्य आहे. बांधकामाला केवळ 4-8 आठवडे लागतात आणि कॉंक्रिट स्ट्रक्चर्सपेक्षा किंमत 20% -30% कमी आहे.
स्ट्रक्चरल वैशिष्ट्ये आणि सिस्टम फायदे
स्टील स्तंभ (एच-आकाराचे स्टील/परिपत्रक स्टील ट्यूब) आणि स्टील बीम (एच-आकाराचे स्टील/कंपोझिट बीम) यांनी कठोर जोड (पूर्णपणे वेल्डेड/बोल्ट/वेल्डेड हायब्रिड) द्वारे जोडलेले स्थानिक लोड-बेअरिंग सिस्टम (संपूर्ण वेल्डेड/बोल्ट/वेल्डेड हायब्रिड) 9 मीटरपेक्षा जास्त स्तंभ अंतर असू शकते. समर्थन प्रणालीसह आर्टिक्युलेटेड जोडांना एकत्र करून,स्टीलची रचनावेगवेगळ्या भूकंपाच्या तटबंदीच्या आवश्यकतांशी लवचिकपणे जुळवून घेऊ शकता.
लागू इमारत प्रकार
मल्टी-स्टोरी कमर्शियल: -15-१-15-मजल्यावरील कार्यालयीन इमारती (जसे की सोहो इमारती), मुक्तपणे विभाजित मजल्यावरील मोकळ्या कार्यालयाच्या गरजा पूर्ण करण्यासाठी योजना आहेत.
औद्योगिक: हेवी-ड्यूटी वर्कशॉप्स (जसे की मशीनिंग वर्कशॉप्स) 50 टनांपेक्षा जास्त ओव्हरहेड क्रेन सामावून घेण्यास सक्षम आहेत.
भूकंप-प्रतिरोधक इमारती: त्याची उच्च निंदनीयता यामुळे भूकंप-प्रवण क्षेत्रासाठी पसंतीची रचना बनते.
भूमितीय रचना आणि यांत्रिक फायदे
ग्रिड पॅटर्नमध्ये गोलाकार जोड्यांद्वारे जोडलेल्या स्टील ट्यूबलर सदस्यांसह बनलेली एक स्थानिक लोड-बेअरिंग सिस्टम संतुलित द्विदिशात्मक वाकणे कडकपणा प्राप्त करते. फ्लॅट ग्रीडची जाडी कालावधीच्या अंदाजे 1/10-1/15 आहे, तर वक्र ग्रीडची वाढ कालावधीच्या 1/6-1/8 आहे. एकूणच स्टीलची रचना स्टीलच्या केवळ 30-50 किलो/customs वापरते.
महत्त्वपूर्ण अनुप्रयोग
क्रीडा इमारती: स्टेडियम (जसे की बर्डच्या घरटेची बाह्य समर्थन रचना) आणि जलतरण तलाव, 80-150 मीटरच्या अल्ट्रा-मोठ्या स्पॅनस व्यापतात.
ट्रान्सपोर्टेशन हब: विमानतळ टर्मिनल (जसे की बीजिंग डॅक्सिंग एअरपोर्टच्या बोटाच्या घाट छतावर), स्तंभ-मुक्त, पारदर्शक जागा प्राप्त करणे.
औद्योगिक वनस्पती: निलंबित क्रेन सिस्टमच्या संयोगाने एअरक्राफ्ट मॅन्युफॅक्चरिंग वर्कशॉप्स.
सिस्टम स्ट्रक्चर आणि लोड-बेअरिंग तत्त्व
उच्च-सामर्थ्य स्टील केबल्स, एक तणावग्रस्त पडदा आणि एक सहाय्यक रचना बनलेली, रचना पूर्व-टेंशनिंगद्वारे स्थिर, हायपरबोलिक आकार प्राप्त करते. पडदा फक्त 0.5-1.5 मिमी जाड आहे आणि त्याचे वजन 1 किलो/㎡ पेक्षा कमी आहे, तरीही 50-150 एमपीएची तन्यता आहे. केबल नेटसह एकत्रित, हे 200 मीटरपेक्षा जास्त असमर्थित स्पॅन सक्षम करते.
नाविन्यपूर्ण अनुप्रयोग क्षेत्रे
लँडस्केप आर्किटेक्चर: स्टेडियम कॅनोपीज, व्यावसायिक प्लाझा कॅनोपीज
इको-आर्किटेक्चरः बोटॅनिकल गार्डन ग्रीनहाउस (ईडन प्रोजेक्ट, यूके), नैसर्गिक प्रकाश प्रदान करण्यासाठी ईटीएफई फिल्मच्या उच्च प्रकाश ट्रान्समिटन्स (95%) वापरणे
तात्पुरते आर्किटेक्चर: मोठे प्रदर्शन हॉल (वर्ल्ड एक्सपो नॅशनल पॅव्हिलियन्स), काढण्यायोग्य आणि पुन्हा वापरण्यायोग्य
स्ट्रक्चरल वैशिष्ट्ये आणि भौतिक फायदे
परिपत्रक स्टीलच्या नळ्या ट्रस-प्रकार तयार करण्यासाठी वेल्डेड नोड्स किंवा गसेट प्लेट्सद्वारे जोडल्या जातातस्टीलची रचनालोड-बेअरिंग सिस्टम. स्टील ट्यूब सेक्शनची लवचिक कडकपणा एच-सेक्शन स्टीलच्या तुलनेत 30% -50% जास्त आहे आणि बंद विभाग उत्कृष्ट गंज प्रतिकार प्रदान करतो, ज्यामुळे हे विशेषतः दमट/संक्षारक वातावरणासाठी योग्य आहे.
विविध अनुप्रयोग परिस्थिती
औद्योगिक वनस्पती: जड यंत्रसामग्री वनस्पतींचे छप्पर (40-60 मीटर अंतरावर), 30 टनांपेक्षा जास्त निलंबित भार सहन करण्यास सक्षम.
ब्रिज अभियांत्रिकी: हायवे ट्रस ब्रिज (जसे की वुहानमधील गुटियन ब्रिज), 150 मीटर पर्यंत स्पॅन आणि काँक्रीट पुलांच्या तुलनेत 60% वजन कमी.
प्रदर्शन इमारती: मोठ्या-कालावधीचे प्रदर्शन हॉल (जसे की कॅन्टन फेअर कॉम्प्लेक्स) आयताकृती ट्यूब ट्रससह एक स्वच्छ, सौंदर्यात्मकदृष्ट्या आनंददायक डिझाइन प्राप्त करते.
