फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्म

LWY स्टील स्ट्रक्चरमधून फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी उच्च-गुणवत्तेचे प्लॅटफॉर्म मजबूत, सागरी-दर्जाचे स्टील स्ट्रक्चरल सोल्यूशन्स कठोर ओपन-सी ऑपरेशनल वातावरणासाठी इंजिनियर केलेले आहेत. उच्च-शक्तीचे गंज-प्रतिरोधक स्टील आणि ऑप्टिमाइझ हायड्रोडायनामिक स्ट्रक्चरल डिझाइनसह तयार केलेले, प्लॅटफॉर्म जटिल सागरी परिस्थितीत उत्कृष्ट स्थिरता, वारा आणि लहरी प्रतिरोध आणि थकवा विरोधी कार्यप्रदर्शन प्रदान करतात.

अँटी-रस्ट, अँटी-कॉरोझन आणि सिस्मिक रीइन्फोर्समेंट तंत्रज्ञान एकत्रित करून, आमचे ऑफशोअर विंड प्लॅटफॉर्म फ्लोटिंग विंड टर्बाइनच्या स्थिर दीर्घकालीन ऑपरेशनला समर्थन देतात, समुद्राच्या प्रवाहाच्या प्रभावाचा प्रभावीपणे प्रतिकार करतात, जोरदार वाऱ्याचे कंपन आणि समुद्राच्या पाण्याची धूप. ऑफशोअर नूतनीकरणक्षम ऊर्जा प्रकल्पांसाठी तयार केलेले, या फॅक्टरी-डायरेक्ट स्टील प्लॅटफॉर्ममध्ये उच्च संरचनात्मक सुरक्षा, दीर्घ सेवा आयुष्य आणि सानुकूल संरचनात्मक वैशिष्ट्ये आहेत, कठोर आंतरराष्ट्रीय सागरी अभियांत्रिकी आणि ऑफशोअर पवन ऊर्जा बांधकाम मानकांची पूर्तता करणे.

उत्पादन तपशील

सागरी पर्यावरण आव्हाने

मीठ-स्प्रे गंज

ऑफशोर झोनमध्ये वातावरणातील मीठाचे भार C5-M वर्गीकृत केले जातात, ISO 9223 मधील सर्वात गंभीर गंज श्रेणी. साधा पेंट केलेले स्टील काही वर्षांत निकामी होते; फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्मला सुरुवातीपासूनच स्तरित संरक्षण आवश्यक आहे.

लहर आणि थकवा लोड होत आहे

फ्लोटिंग स्ट्रक्चर्स कधीही हलणे थांबवत नाहीत. लाटा, वारा आणि टर्बाइन ऑपरेशनमधून होणारे चक्रीय भार थकवा तणाव निर्माण करतात जे वेल्ड गुणवत्ता आणि बांधकाम मानकांपेक्षा खूप जास्त तपशील डिझाइनची मागणी करतात.

प्रवेश आणि देखभाल मर्यादा

20km ऑफशोअर प्लॅटफॉर्म पुन्हा रंगविणे जहाजे दिवस आणि हवामान विंडो मध्ये मोजले जाते. कारखान्यात लागू केलेले गंज संरक्षण हे टिकणारे संरक्षण असणे आवश्यक आहे.

साहित्य आणि गंज संरक्षण

स्टील ग्रेड

फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्म Q355B/Q355D, S355 किंवा समतुल्य सागरी-श्रेणीच्या स्ट्रक्चरल स्टीलपासून कमी-तापमानाच्या सेवेसाठी प्रमाणित प्रभाव गुणधर्मांसह, प्रकल्प तपशीलानुसार तयार केले जातात.

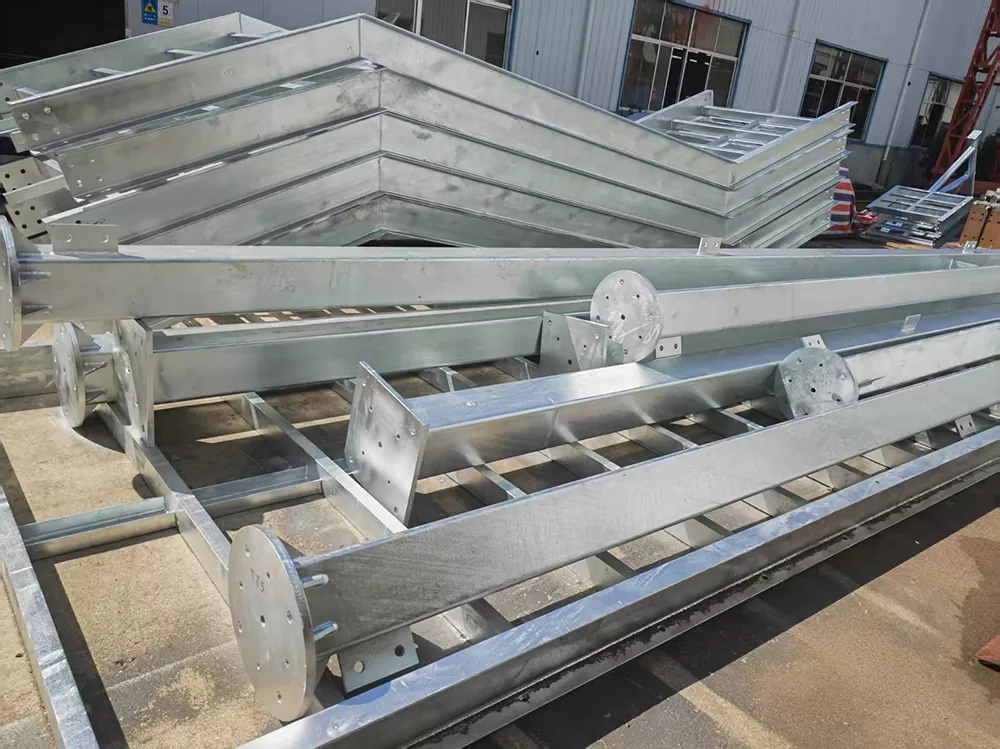

हॉट-डिप गॅल्वनाइजिंग

लहान प्लॅटफॉर्म आणि पदपथ हे ISO 1461 नुसार हॉट-डिप गॅल्वनाइज्ड आहेत ज्याची किमान 85 μm जाडी जस्त आहे, ज्यामुळे सागरी हवेत अनेक दशके देखभाल-मुक्त संरक्षण मिळते.

कोटिंग सिस्टम्स

मोठ्या प्राथमिक संरचनांना सागरी कोटिंग सिस्टम प्राप्त होते: जस्त-समृद्ध प्राइमर, इंटरमीडिएट इपॉक्सी आणि पॉलीयुरेथेन किंवा पॉलीसिलॉक्सेन फिनिश, शॉट ब्लास्टिंगनंतर वायुविरहित स्प्रेद्वारे Sa 2.5 पर्यंत लागू केले जाते.

कॅथोडिक संरक्षण इंटरफेस

बुडलेल्या स्ट्रक्चर्सशी जोडलेले घटक बलिदानाच्या एनोड्स आणि इम्प्रेस्ड-करंट सिस्टम्ससह सुसंगततेसाठी तपशीलवार आहेत, ज्यामध्ये निर्दिष्ट केलेल्या वेल्डेबल एनोड्सचा समावेश आहे.

फॅब्रिकेशन आणि वेल्डिंग गुणवत्ता

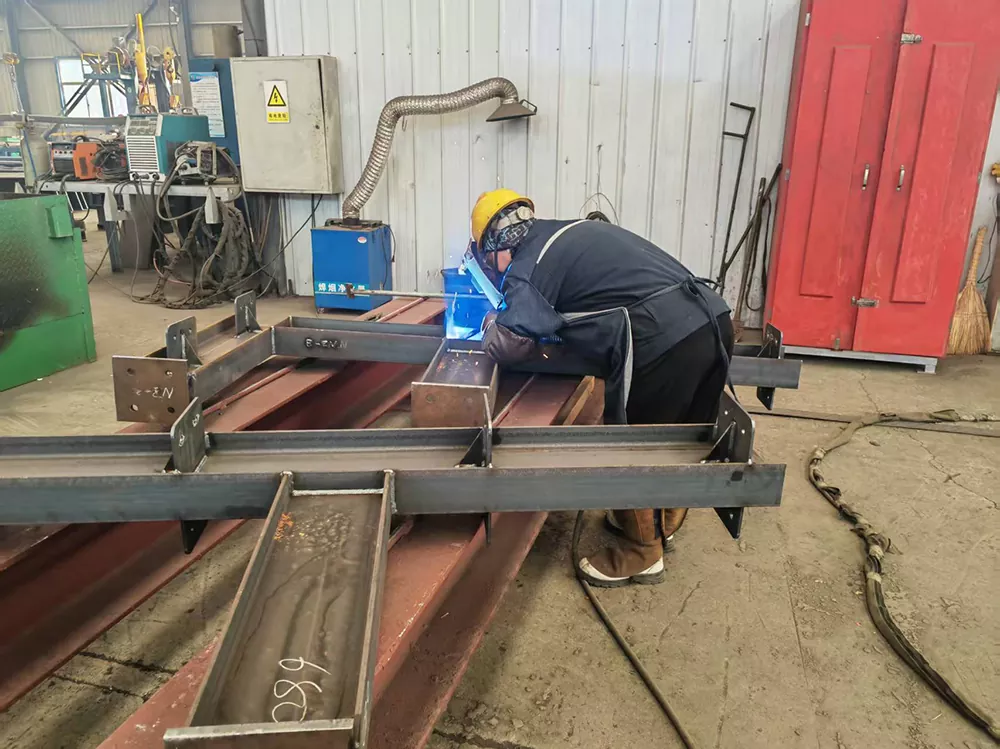

वेल्डिंग

सर्व वेल्ड्स प्रमाणित वेल्डरद्वारे EN ISO 9606 किंवा AWS D1.1 नुसार कार्यान्वित केले जातात, उत्पादनापूर्वी वेल्ड प्रक्रिया पात्र आहेत.

विना-विनाशकारी चाचणी

प्राथमिक सदस्यांमधील बट वेल्ड्सची 100% अल्ट्रासोनिक किंवा रेडिओग्राफिक तपासणी केली जाते; फिलेट वेल्ड्स हे चुंबकीय-कण आहेत जे क्लायंटशी सहमत असलेल्या नमुना आधारावर तपासले जातात.

मितीय नियंत्रण

फॅब्रिकेशन जिग्स आणि चेक फिक्स्चरमध्ये बोल्ट-ग्रुप स्पेसिंग आणि फ्लँज फ्लॅटनेस यांसारखी गंभीर परिमाणे घट्ट सहनशीलतेमध्ये असतात, त्यामुळे ऑफशोअर असेंब्ली फील्ड रिवर्क न करता एकत्र होते.

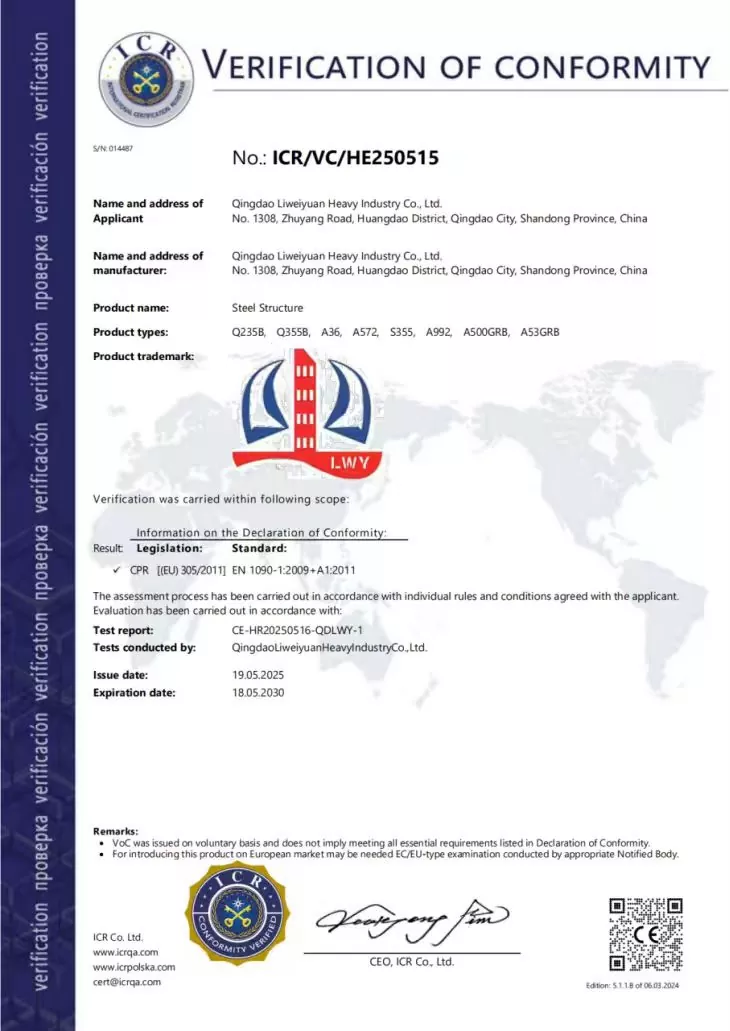

प्रमाणपत्रे आणि गुणवत्ता मानके

अर्ज

LWY स्टील स्ट्रक्चर फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्म बनवते आणि त्यासाठी संबंधित घटक:

1. टर्बाइन सेवा आणि देखभाल डेक

2. टॉवर आणि फ्लोटिंग हुल दरम्यान संक्रमण प्लॅटफॉर्म

3. पदपथ, लँडिंग आणि रेलिंग असेंब्लीमध्ये प्रवेश करा

4. मूरिंग आणि कंट्रोल सिस्टमसाठी उपकरणे समर्थन फ्रेम

5. हेलीडेक आणि क्रेन पेडेस्टल सपोर्ट स्ट्रक्चर्स (विनंतीनुसार)

वारंवार विचारले जाणारे प्रश्न

Q1: फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्मसाठी तुम्ही कोणते स्टील ग्रेड वापरता?

A1: Q355B/Q355D, S355, किंवा A572 प्रमाणित कमी-तापमान प्रभाव गुणधर्मांसह समतुल्य, प्रकल्प डिझाइन आधारानुसार निवडले. प्रत्येक प्लेट आणि विभागासाठी साहित्य प्रमाणपत्रे प्रदान केली जातात.

Q2: गंज संरक्षण कसे लागू केले जाते?

A2: पृष्ठभागांना Sa 2.5 पर्यंत ब्लास्ट केले जाते, नंतर जस्त-युक्त प्राइमर, इपॉक्सी इंटरमीडिएट आणि पॉलीयुरेथेन फिनिशच्या सागरी प्रणालीसह लेपित केले जाते किंवा लहान घटकांसाठी ISO 1461 वर हॉट-डिप गॅल्वनाइज्ड केले जाते. एकूण प्रणालीची जाडी सामान्यतः 240 μm पेक्षा जास्त असते.

Q3: तुम्ही वर्ग समाजाच्या गरजा पूर्ण करू शकता का?

A3: आमची फॅब्रिकेशन आणि QC सिस्टीम DNV, ABS आणि CCS सराव सह संरेखित आहे आणि आम्ही तुमच्या प्रोजेक्टने निर्दिष्ट केलेल्या वेल्डिंग आणि NDT आवश्यकतांनुसार काम करतो. तृतीय-पक्ष सर्वेक्षण कोणत्याही टप्प्यावर स्वागतार्ह आहे.

Q4: ऑफशोअर घटकांसाठी तुमची वितरण क्षमता किती आहे?

A4: आमच्या क्विंगदाओ कारखान्यात फ्लोटिंग ऑफशोअर विंड टर्बाइनसाठी प्लॅटफॉर्म तयार केले जातात, ज्याची वार्षिक 20,000 टन स्टील घटकांची प्रक्रिया करण्याची क्षमता आहे आणि किंगदाओ पोर्टपासून 36 किमी अंतरावर आहे, त्यामुळे मोठ्या ऑफशोअर बॅच समुद्रमार्गे कार्यक्षमतेने पाठवल्या जातात.

Q5: तुम्ही इन्स्टॉलेशन सपोर्ट पुरवता का?

A5: आम्ही असेंब्ली ड्रॉइंग, लिफ्टिंग प्लॅन आणि वेल्ड नकाशे प्रदान करतो आणि आमचे अभियंते आवश्यकतेनुसार दूरस्थ मार्गदर्शनाद्वारे किंवा ऑन-साइट पर्यवेक्षणाद्वारे ऑफशोर असेंबलीला समर्थन देतात.
