स्टील स्ट्रक्चर लिफ्टिंग टूल्स

लिवेइयुआन स्टील स्ट्रक्चर लिफ्टिंग टूल्सचे डिझाइन उद्दिष्टे आणि तांत्रिक मापदंड

1. लिफ्टिंग टूल लोड क्षमता

स्टील स्ट्रक्चर घटकांच्या (5-50 टन) वजनावर आधारित, सुरक्षा घटक ≥ 3.5 सह, लिफ्टिंग टूलचे रेट केलेले लोड 60 टनांपेक्षा कमी नाही असे निर्धारित केले जाते. वापरलेली सामग्री Q355B लो-ॲलॉय स्टील आहे ज्याची उत्पादन शक्ती ≥ 345 MPa आहे.

2. स्ट्रक्चरल फॉर्म

दुहेरी-लिफ्टिंग-पॉइंट पोर्टल फ्रेम स्ट्रक्चर वापरले जाते, 11.5m च्या समायोज्य मुख्य बीम लांबीसह. टूल लिफ्टिंग नोड्सवर 80*80Q355B अँगल स्टीलचा वापर केला जातो, ज्यामध्ये नोड्समध्ये 16 मिमी जाड रिइन्फोर्सिंग रिब्स जोडल्या जातात.

3. कनेक्शन पद्धत

लिफ्टिंग लग्स 50 मिमी छिद्र आणि 20 मिमी जाडीसह डबल-लग प्लेट स्ट्रक्चर म्हणून डिझाइन केलेले आहेत. वेल्ड लेगची उंची ≥ 12 मिमी सह, बीम (वेल्ड ग्रेड 2) मध्ये पूर्ण प्रवेश वेल्डिंग वापरली जाते.

साहित्य निवड आणि प्रक्रिया आवश्यकता

1. मुख्य सामग्री तपशील

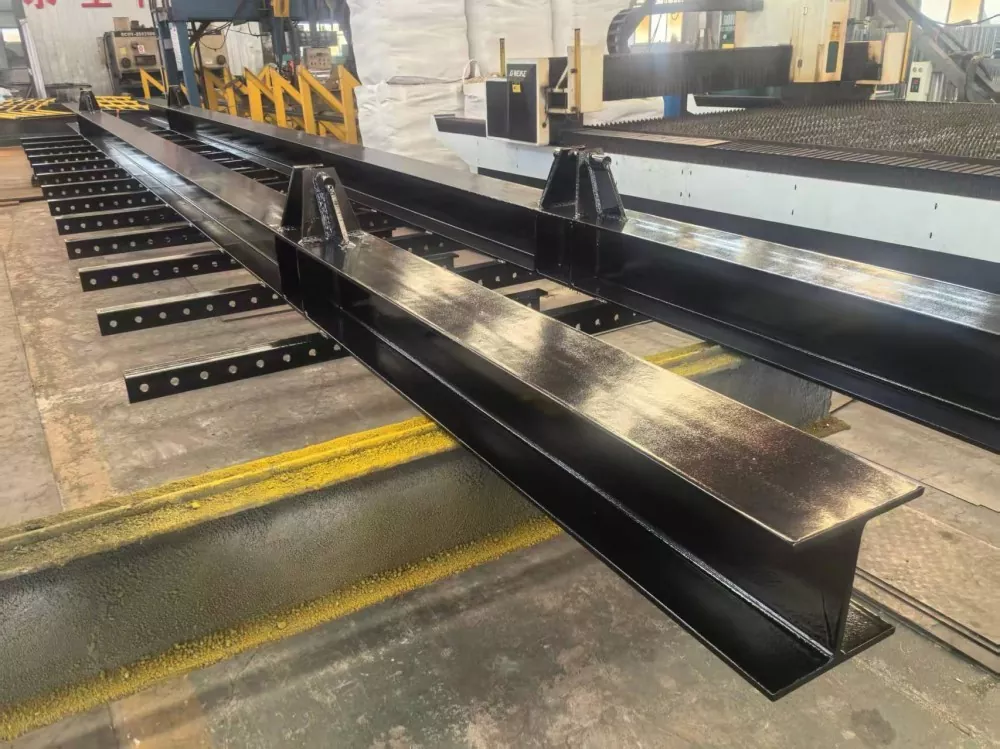

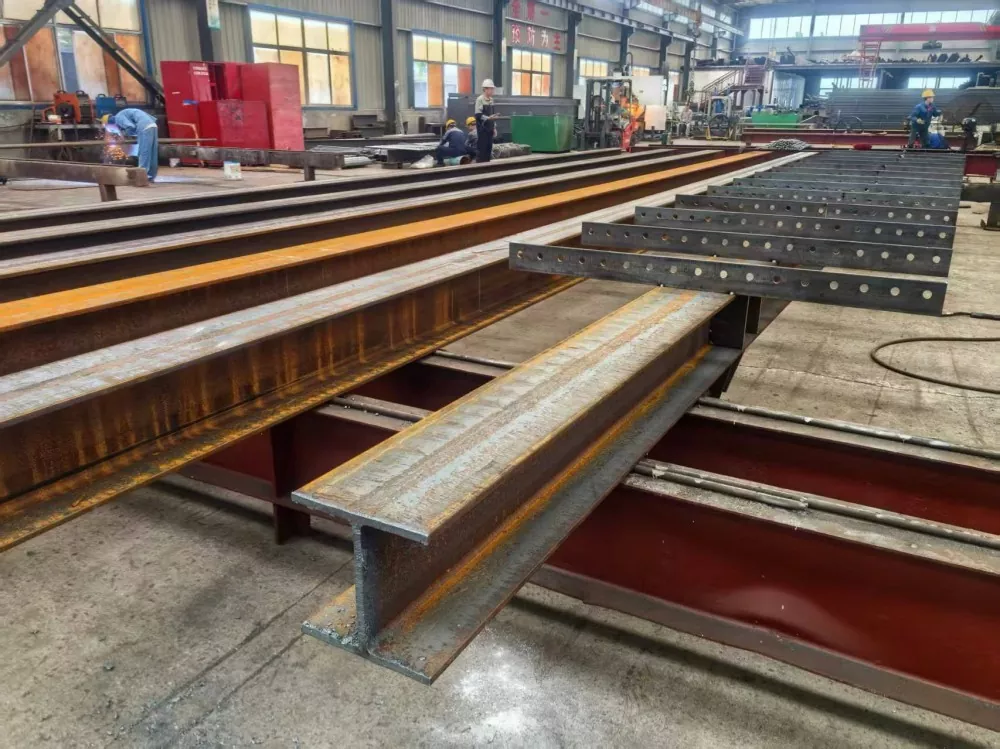

○ क्रॉसबीम: H300×200×8×12 स्टील

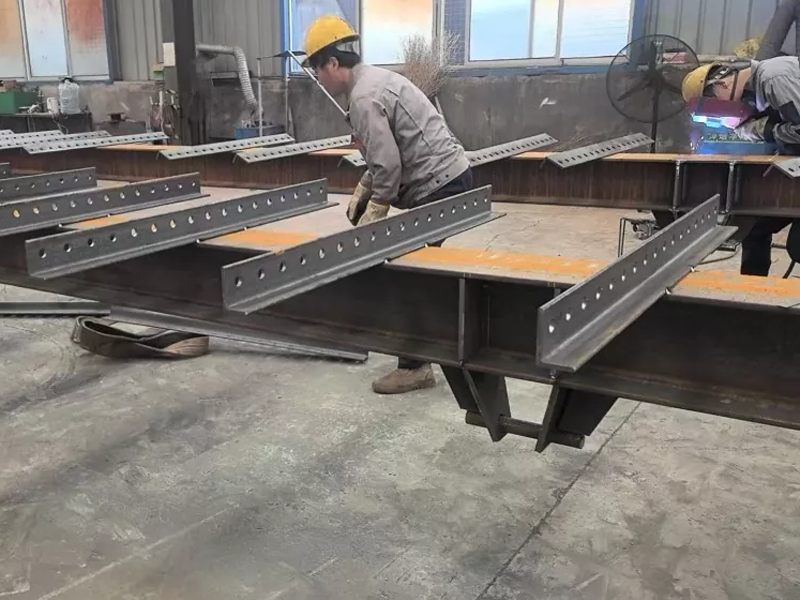

○ टूल हँगिंग नोड: 80*80 Q355B अँगल स्टील

○ लिफ्टिंग लग: 20 मिमी जाडीच्या Q355B स्टील प्लेटमधून लेसर-कट

2. प्रक्रिया तंत्रज्ञान

○ कटिंग: सीएनसी लेसर कटिंग, पृष्ठभाग खडबडीत कट Ra ≤ 25μm

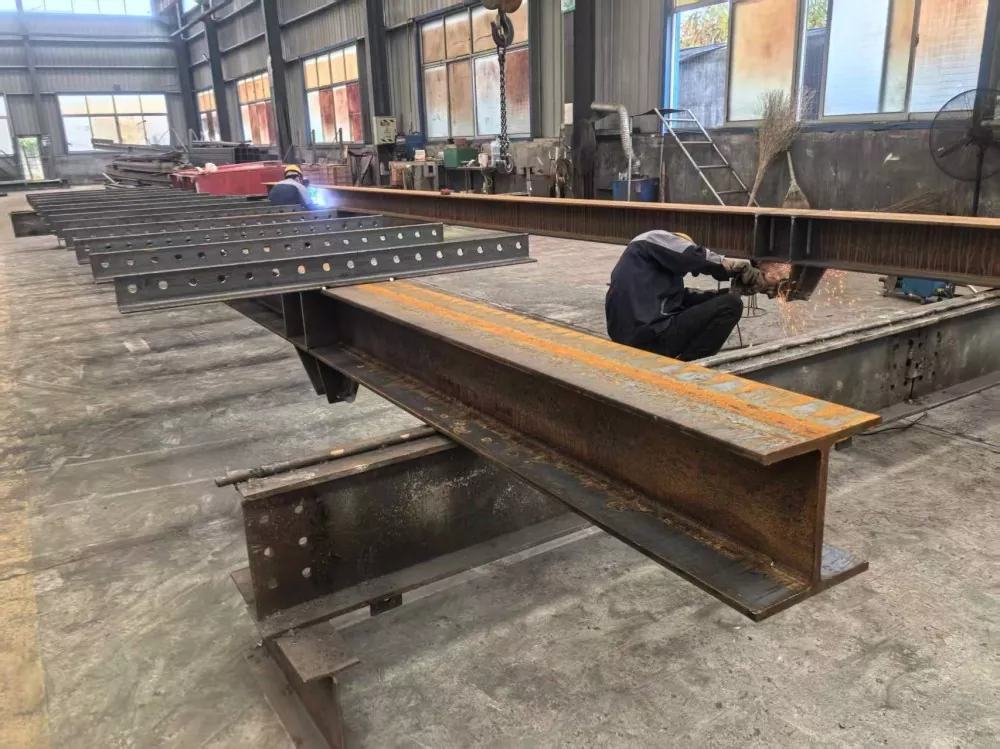

○ वेल्डिंग: CO₂ गॅस शील्ड वेल्डिंग, ER50-6 वेल्डिंग वायर, तणावमुक्तीसाठी 200 डिग्री सेल्सिअस तापमानात वेल्डनंतरचे उष्णता संरक्षण

○ हीट ट्रीटमेंट: लिफ्टिंग लग्ज शमन आणि टेम्परिंग ट्रीटमेंट घेतात (कडकपणा HB 200-230)

मुख्य घटकांची तपशीलवार रचना

1. समायोज्य क्रॉसबीम यंत्रणा

· टेलिस्कोपिक जॉइंट 500 मिमीच्या समायोजन श्रेणीसह नेस्टेड रचना स्वीकारतो. हे लोकेटिंग पिन होल (16 मिमी व्यास) च्या तीन सेटसह सुसज्ज आहे आणि 45# स्टील लोकेटिंग पिन (अँटी-ड्रॉप पिनसह) सुसज्ज आहे.

· स्लाइडिंग संपर्क पृष्ठभाग MoS₂ ग्रीसने वंगण घातलेले असतात, आणि क्लिअरन्स 0.5-1mm च्या आत नियंत्रित केला जातो.

2. लिफ्टिंग लग असेंब्ली

· लग प्लेट्समधील 80 मिमी अंतर, अंगभूत Φ55 मिमी सुई रोलर बेअरिंग (मॉडेल NA4911), बेअरिंग सीट आणि लग इंटरफेरन्स फिट (H7/R6)

· 40CrNiMoA, 50 मिमी व्यासाचा, क्रोम प्लेटेड (0.05 मिमी जाडी) ने बनवलेला पिन

3. नॉन-स्लिप सपोर्ट पाय

· 200×200×20mm आयताकृती सपोर्ट प्लेट तळाशी स्थापित केली आहे, ज्यामध्ये पृष्ठभागावर अँटी-स्लिप दात मिलवलेले आहेत (दातांची खोली 2 मिमी, अंतर 5 मिमी).

· सपोर्ट लेगची उंची M42 ऍडजस्टमेंट बोल्ट (ॲडजस्टमेंट रेंज ±50mm) सह बारीक केली जाऊ शकते.

गुणवत्ता नियंत्रण मानके

1. वेल्ड तपासणी

सर्व मुख्य वेल्ड्स 100% पेनिट्रंट टेस्टिंग (PT) आणि टी-जॉइंट्स 20% अल्ट्रासोनिक चाचणी (UT) मधून जातात, स्तर I उत्तीर्ण होतात.

फिलेट वेल्ड पायांचे मितीय विचलन ≤ ±1.5mm, सरळपणा विचलन ≤2mm/m.

2. आयामी सहिष्णुता

○ बीम पूर्ण लांबीचे विचलन: ±3 मिमी

○ लिफ्टिंग पॉइंट स्पेसिंग विचलन: ±2 मिमी

○ एकूण अनुलंबता: ≤1.5mm/m

3. कामगिरी चाचणी

○ रेटेड लोड चाचणी: 1 तासासाठी रेट केलेल्या लोडच्या 1.25 पट स्थिर लोड, कायमस्वरूपी विकृती ≤0.1%.

○ डायनॅमिक लोड चाचणी: 50 सेकंदांसाठी रेट केलेल्या लोडच्या 1.1 पट चक्रीय लोड. 0 वेळा (फ्रिक्वेंसी 0.5Hz)

सुरक्षा उपकरणे

1. ओव्हरलोड संरक्षण उपकरण (मॉडेल XZ-100, अचूकता ±2%) स्थापित, ओव्हरलोड 10% पेक्षा जास्त असल्यास लिफ्टिंग सर्किट आपोआप बंद होईल.

2. ध्वनी आणि प्रकाश अलार्म प्रणाली (ऑपरेटिंग व्होल्टेज DC24V) स्थापित केली आहे, जेव्हा बोल्ट प्रीलोड 15% कमी होतो तेव्हा अलार्म वाजतो.

3. सर्व उघडलेले हलणारे भाग संरक्षक जाळीने सुसज्ज आहेत (जाळी आकार ≤ 20 मिमी), Φ4 मिमी कोल्ड-ड्रान स्टील वायरने विणलेले आहेत.

उत्पादन प्रक्रिया

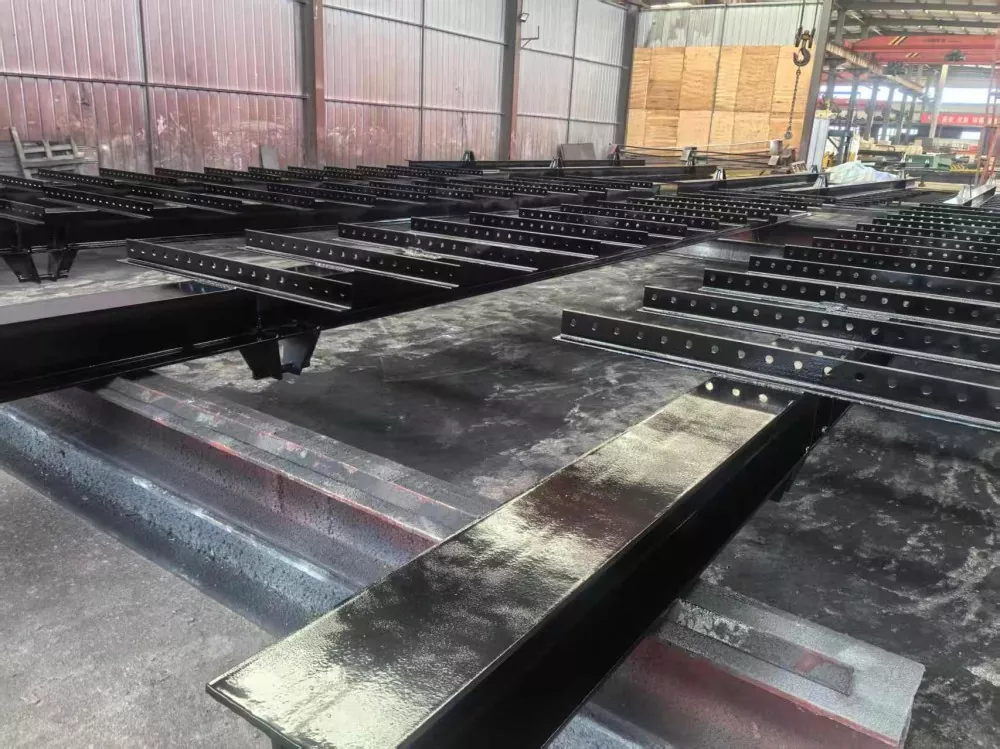

1. कच्च्या मालाची तपासणी → CNC लेझर कटिंग → मशीनिंग (मिलिंग, ड्रिलिंग) → वेल्डिंग → पोस्ट-वेल्ड हीट ट्रीटमेंट → स्ट्रेटनिंग → असेंबली → पॉलिशिंग → पृष्ठभाग उपचार (सँडब्लास्टिंग टू Sa2.5 ग्रेड, इपॉक्सी झिंक-रिच प्राइमर 80μm + chbermcourated 80μm)

2. मुख्य प्रक्रिया नियंत्रण बिंदू: वेल्डिंग विकृती निरीक्षण (कडक फिक्सिंग आणि रिव्हर्स डिफोर्मेशन पद्धत वापरून), बोल्ट प्रीलोड टॉर्क चाचणी (GB/T 1231 वैशिष्ट्यांनुसार, टॉर्क गुणांक 0.11-0.15 च्या आत नियंत्रित करणे आवश्यक आहे.

स्वीकृती तांत्रिक कागदपत्रे

1. संपूर्ण डिझाइन रेखाचित्रे (CAD 3D मॉडेल्ससह), मटेरियल वॉरंटी आणि उष्णता उपचार अहवाल प्रदान करा.

2. तृतीय-पक्ष तपासणी अहवालामध्ये हे समाविष्ट असावे: यांत्रिक मालमत्ता चाचणी नोंदी, विना-विध्वंसक चाचणी आकृती आणि मितीय तपासणी अहवाल.

3. वापरकर्ता आणि देखभाल नियमावली संलग्न करा (भाग कॅटलॉग, स्नेहन सायकल चार्ट आणि सामान्य समस्यानिवारण मार्गदर्शकासह).

मुख्य साधन वापर मार्गदर्शक तत्त्वे

1. प्रत्येक वापरापूर्वी, तपासा: लोकेटिंग पिनची स्थिती, वेल्ड क्रॅक, बेअरिंग तापमान वाढ (≤40°C), आणि अलार्म सिस्टमची प्रभावीता.

2. ओव्हरलोडिंग कठोरपणे प्रतिबंधित आहे. ऑपरेटिंग तापमान श्रेणी -20°C ते 60°C आहे आणि वाऱ्याचा कमाल वेग 12 m/s पेक्षा जास्त नाही.

3. नियमित देखभाल: प्रत्येक 50 लिफ्ट किंवा दर तीन महिन्यांनी सर्वसमावेशक तपासणी करा आणि दरवर्षी लोड कॅलिब्रेशन करा.

IX. Liweiyuan स्टील संरचना डिझाइन गुणवत्ता

लिवेइयुआन स्टील स्ट्रक्चर ही चीनमधील विविध स्टील स्ट्रक्चर उत्पादने आणि धातू उत्पादनांची आघाडीची उत्पादक आहे. आम्ही विविध धातू उत्पादन समाधाने सानुकूलित करू शकतो आणि ग्राहकांना उच्च-गुणवत्तेची, कमी किमतीची स्टील संरचना उत्पादने आणि धातू उत्पादने प्रदान करू शकतो. आम्ही ग्राहकांना यूएस आणि युरोपच्या मानकांसह राष्ट्रीय आणि प्रादेशिक मानकांचे पालन करणारे साहित्य आणि स्टील संरचना डिझाइन प्रदान करू शकतो.

वारंवार विचारले जाणारे प्रश्न:

1. उत्पादनाच्या गुणवत्तेची समस्या उद्भवल्यास काय होते?

आम्हाला दर्जेदार अभिप्राय मिळाल्यास, आम्ही 24 तासांच्या आत प्रतिसाद देण्याचे आणि 48 तासांच्या आत समाधान देण्याचे वचन देतो. जर समस्या आमची चूक असेल, तर आम्ही ग्राहकाच्या गरजेनुसार विनामूल्य पुनर्कार्य, जलद रीशिपमेंट (आमच्याद्वारे कव्हर केलेले शिपिंग खर्च) किंवा करारानुसार भरपाई प्रदान करू शकतो.

2. आम्ही उत्पादनाची गुणवत्ता सुसंगत कशी सुनिश्चित करू? आमच्याकडे सर्वसमावेशक गुणवत्ता तपासणी प्रक्रिया आहे का?

आमची कंपनी ISO9001-2016 प्रमाणित आहे आणि गुणवत्ता तपासणीचे तीन स्तर लागू करते: कच्चा माल येण्यापूर्वी स्टीलची रचना आणि ताकद चाचणी; QC कर्मचारी तपासणी करतात आणि प्रत्येक उत्पादन प्रक्रिया पूर्णपणे रेकॉर्ड करतात; आणि चाचणी डेटा ग्राहकांच्या सहज प्रवेशासाठी पूर्णपणे संग्रहित केला आहे.

3. आमची स्टील स्ट्रक्चर उत्पादने आमच्या लक्ष्य बाजारातील प्रवेश मानकांची पूर्तता करतात का?

आमची Liweiyuan स्टील स्ट्रक्चर लिफ्टिंग टूल्स CE प्रमाणित (EN1090 मानक), EU सुरक्षा, पर्यावरण संरक्षण आणि ऊर्जा कार्यक्षमतेच्या आवश्यकतांचे पालन सुनिश्चित करतात. संपूर्ण चाचणी अहवाल उपलब्ध आहेत.

4. वितरण वेळ काय आहे?

वितरण वेळ इमारतींच्या आकारावर आणि संख्येवर अवलंबून असते. साधारणपणे, पेमेंट मिळाल्यानंतर डिलिव्हरी 30 दिवसांच्या आत असते. मोठ्या ऑर्डरसाठी आंशिक शिपमेंटची परवानगी आहे.

5. तुम्ही प्रतिष्ठापन सेवा प्रदान करता का?

तुम्हाला बिल्डिंग स्टेप बाय स्टेप बांधण्यासाठी आणि स्थापित करण्यात मदत करण्यासाठी आम्ही तुम्हाला तपशीलवार बांधकाम रेखाचित्रे आणि मॅन्युअल प्रदान करू.
